- 軟基處理施工數據監控系統
杭州長杰科技有限公司設計開發了一套功能齊全、經濟可行的硬件系統與軟件平臺，全稱為樁基信息化監控系統，通過軟硬件結合的方式實現實時數據監測，并根據土層條件等進行綜合評估分析，達到對施工質量的監控及指導檢測等工作的目的。
功能簡介
系統分為軟件部分和硬件部分，硬件部分為實現現場監測的各類儀器，包括記錄儀、傳感器及相關配件，軟件部分由信號接收、數據整理、綜合分析、成果反饋等子系統構成，軟硬件之間通過無線方式實時連通。
整個系統分為四個部分：現場數據采集系統→信號傳輸系統→監管中心→遠程監測客戶端。
主要監控指標有（以濕法水泥攪拌樁為例）：
①深度；
②流量；
③電流；
④鉆速；
⑤水灰比；
⑥漿量（總漿量、段漿量）；
⑦施工流程；
⑧施工持續時間等。

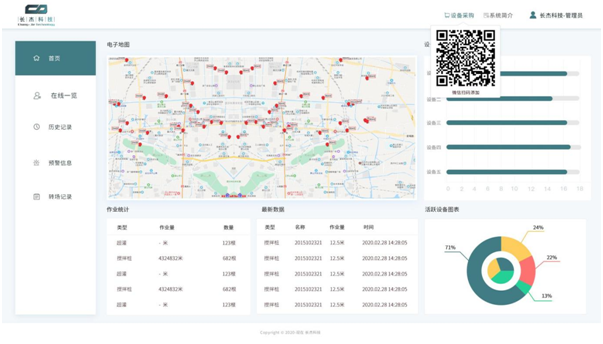

以上信息都會顯示在儀表盤上，同時也可以通過電腦web瀏覽器登錄：iot.hzcjkj.com，獲取所有樁機施工詳情，供技術人員監控查看分析。
應用樁機類型
一：CJ-M3深層攪拌樁施工信息化系統；

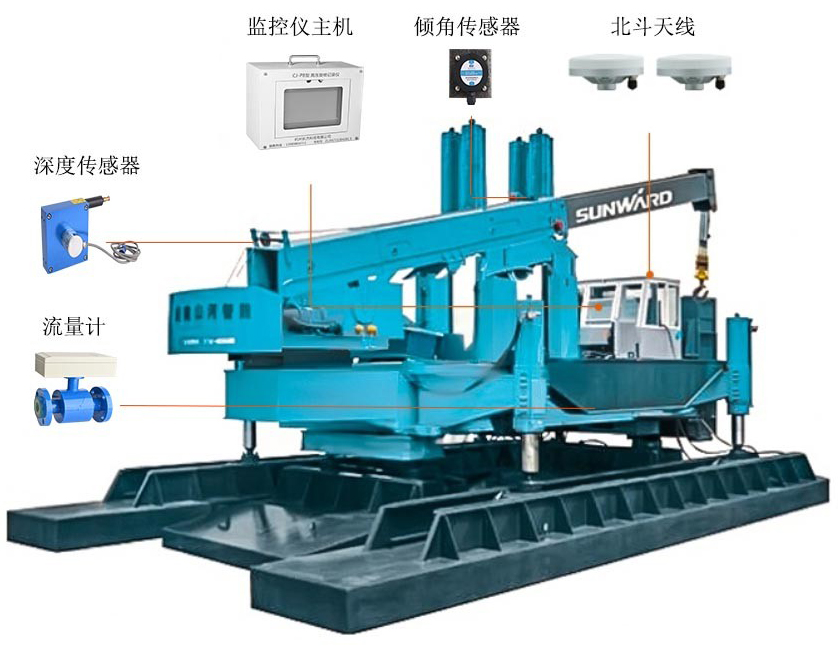

攪拌樁施工智慧管控原理結構示意圖
針對攪拌樁施工工藝，實現施工放樣引導、施工作業輔助、施工過程記錄、施工數據網絡上報功能。能夠適應單軸攪拌樁、雙軸攪拌樁、雙向攪拌樁、釘型攪拌樁、漿（粉)噴攪拌樁等多種細分類型。能夠記錄統計工藝參數：經緯度、高程、樁長、下/提鉆速度、垂直度、密度、鉆桿電流、噴漿壓力、漿密度、累計漿量、平均漿量、累計灰量、平均灰量等。并能夠按深度里程段，對每25cm深度段進行詳細統計合算。工地現場施工環境復雜，傳感器種類繁多、通訊距離較遠，通過LORA微功率無線的方式進行組合，與配套制漿后臺、遠距離設備端實現數據交互，遠程控制。
二：CJ-P8高壓旋噴樁施工信息化系統；

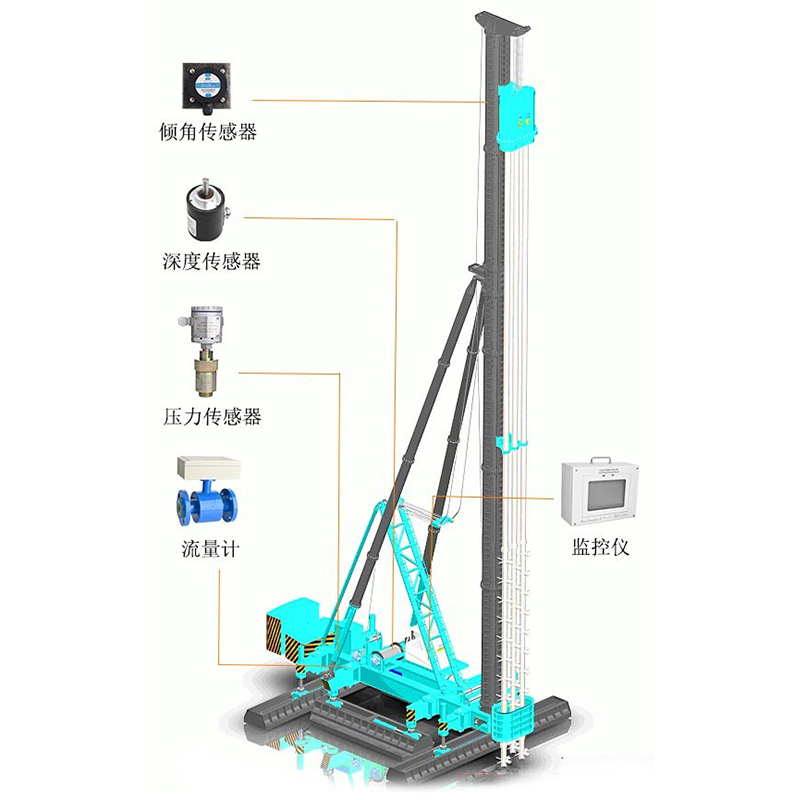

高壓旋噴樁施工智慧管控原理結構示意圖
針對高壓旋噴施工工藝，實現施工放樣引導、施工作業輔助、施工過程記錄、施工數據網絡上報功能。支持單管法、雙重管法、三重管法施工工藝監控。記錄統計數據包括：經緯度、樁長、下/提鉆速度、鉆桿轉速、垂直度、漿密度、漿流量、漿壓力、水流量、水壓力、氣流量、氣壓力、返漿流量、返漿壓力、累計漿量、累計灰量、累計水量、累計氣量等。支持深度和時間兩種記錄模式，并支持記錄間隔靈活可設。設備采用的是駕駛室與噴漿控制系統分體設計、通過LORA微功率無線形式進行數據交互，方便現場安裝作業。
三：CJ-GCP砂石樁施工信息化系統；

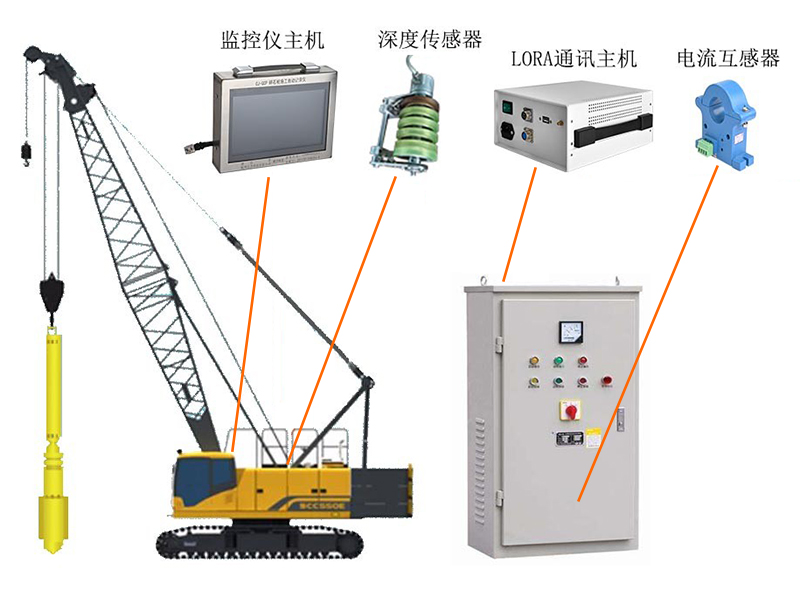

碎石樁施工智慧管控原理結構示意圖
針對碎石樁、擠密砂樁施工工藝，實現施工作業輔助、施工過程記錄、施工數據網絡上報功能。支持振沖法、沉管法。能夠記錄統計參數：經緯度、樁長、鉆/提鉆速度、填料量、密實電流、反差次數、反差深度等。針對振沖工法，設計駕駛室主機與振沖電控柜采集分體設計，通過無線形式進行數據交互。針對沉管工法，設計無線吊鉤秤，進行填料量的無線實時采集。記錄采用時間模式，記錄間隔細達1秒。
四：預應力管樁施工信息化系統；

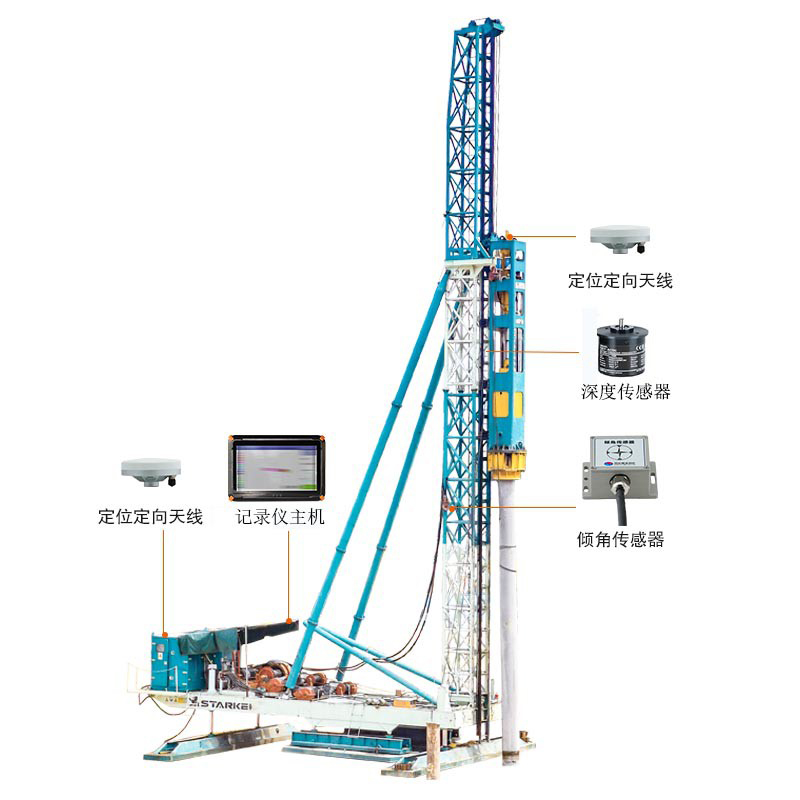

管樁施工智慧管控原理結構示意圖
針對靜壓式管樁、錘擊式管樁施工特點，能夠?qū)崿F(xiàn)施工放樣引導、施工作業輔助、施工過程記錄、施工數據網絡上報功能。記錄參數包括：經緯度、高程、樁長、垂直度、配樁信息（配樁節數、各節長度）、沉樁速度、壓樁力、錘擊數（錘擊貫入度）等。設備最小記錄單位細達1秒。
五：CJ-SMW工法樁施工信息化系統；

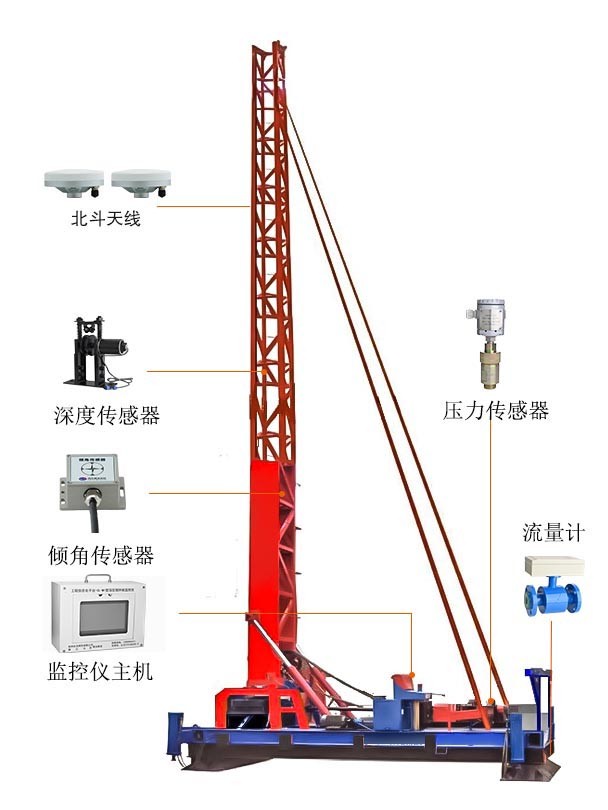

SMW工法樁施工智慧管控原理結構示意圖
適用于三軸-五軸工法樁施工工藝，支持施工放樣引導、施工作業輔助、施工過程記錄、施工數據網絡上報功能。實現記錄工藝參數：高程、樁長、下/提鉆速度、垂直度、密度、鉆桿電流、噴漿壓力、漿密度、累計漿量、平均漿量、累計灰量、平均灰量等。能夠?qū)屋S數據和多軸數據分別統計記錄。支持深度和時間兩種記錄模式，并支持記錄間隔靈活可設。
六：CJ-CFG樁施工信息化系統；

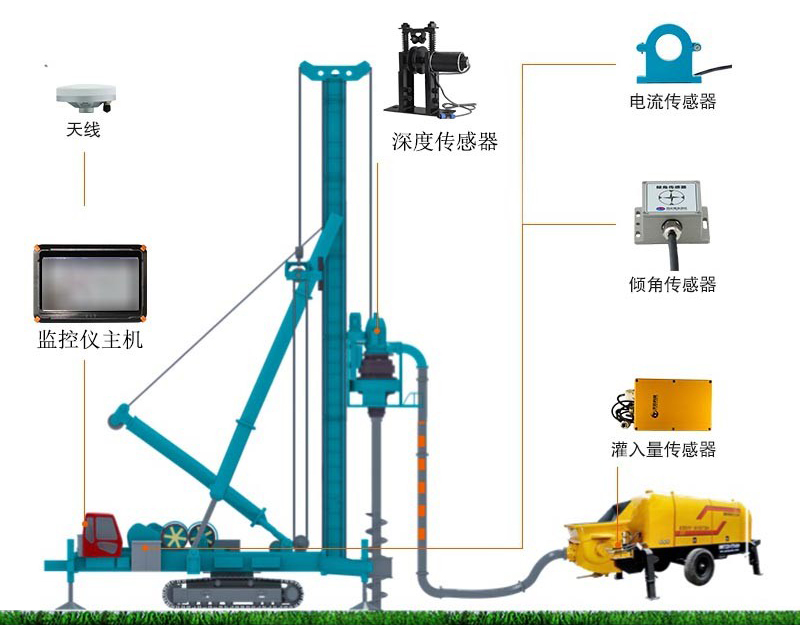

CFG工法樁施工智慧管控原理結構示意圖
針對CFG樁施工工法的特點，能夠?qū)崿F(xiàn)施工放樣引導、施工作業輔助、施工過程記錄、施工數據網絡上報功能。記錄參數包括：經緯度、高程、樁長、下/提鉆速度、垂直度、鉆桿電流、累計灌入量、平均灌入量等。支持深度和時間兩種記錄模式，并支持記錄間隔靈活可設。
